Penambahan Background pada Rancangan Jaringan diCisco Packet Tracer

Pada kesempatan kali ini saya akan mencoba berbagi pengalaman tentang apa yang telah saya lakukan. Di dalam pembuatan skema jaringan pada Cisco Packet Tracer kita juga bisa menambahkan sebuah denah. Caranya begini:

1. Buat denah terlebih dahulu. Bisa memanfaatkan aplikasi Microsoft Office Visio maupun software lain yang kalian kuasai. Simpan dalam format jpg.

2. Buka file jaringan komputer yang telah kalian buat.

3. Pada pojok kanan atas klik "Set Tiled Background". Kemudian muncul seperti gambar di bawah ini. Jangan lupa background yang sudah kalian buat tadi disimpan satu folder dengan file jaringan. Agar file background bisa terbaca di kotak dialog di bawah ini. Pilih background kemudian klik Apply.

4. Atur posisi perangkat sesuai desain kita. Perhatikan gambar di bawah ini.

Denah Lantai 1

Denah Lantai 2

Sekian semoga bermanfaat...

Cara Menggunakan WireShark

• Jalankan program wireshark

• Tekan tombol Ctrl+k (klik capture lalu option)

• Pastikan isi pada Interfacenya adalah Ethernet Card anda yang menuju ke jaringan, bila bukan gantidan pastikan pula bahwa “Capture packets in promiscuous mode” on
• Klik tombol start
• Klik tombol stop setelah anda merasa yakin bahwa ada password yang masuk selama anda menekantombol start

• Anda bisa melihat semua jenis packet yang masuk dan keluar di jaringan (atau pada komputer andasaja jika network anda menggunakan Swtich
• Untuk menganalisis datanya klik kanan pada data yang ingin di analisis lalu klik “Follow TCP Stream”dan selamat menganalisis paketnya (saya tidak akan menjelaskan caranya karena saya tidak bisa )

• Yang jelas dari data itu pasti di dalamnya terdapat informasi2 yang dimasukkan korban ke website dansebaliknya
Cara di atas hanya berlaku apabila jaringan anda adalah Hub bukan switchDari cara di atas anda dapat mengetahui bahwa jaringan anda adalah hub/switch dengan melihat padakolom IP Source dan IP Destination. Bila pada setiap baris salah satu dari keduanya merupakan ip andamaka dapat dipastikan jaringan anda adalah jaringan switch, bila tidak ya berarti sebaliknya.

Sumber

Instalasi Network View

NetworkView merupakan salah satu perangkat lunak (software) yang dapat digunakan untuk melihat komputer pada suatu jaringan komputer, sehingga kita dapat melihat komputer mana saja yang sedang terkoneksi dalam suatu jaringan.

Sekarang saya akan jelaskan bagaimana cara menginstall Network View. Pada dasarnya jika sudah sering melakukan instalasi-instalasi tidak akan kesulitan karena tinggal next.
1. Download softwarenya tanyakan sama mbah gugel. Jangan manja. Hehehe
2. Buka masternya kemudian dihadapkan seperti gambar di bawah. Klik Next saja.

3. Kemudian kita disuruh menyetujui aturan dari pembuat. Pilih "I accept...." kemudian Next.

4. Ada informasi. Klik Next saja.

5.  Tentukan folder untuk menyimpan instalan. Biarkan default aja. Klik Next.

6. Next aja.



 7. Sudah siap untuk proses instalasi. Klik Install.

8.Next saja ah..

 9.Finish

Sekian dan terimakasih..Semoga bermanfaat.

Tutorial Network View

NetworkView merupakan salah satu perangkat lunak (software) yang dapat digunakan untuk melihat komputer pada suatu jaringan komputer, sehingga kita dapat melihat komputer mana saja yang sedang terkoneksi dalam suatu jaringan.

NetworkView menyediakan beberapa fasilitas untuk melihat host yang aktif dalam suatu jaringan dan dilengkapi tampilan berupa gambar host beserta jaringannya, juga fasilitas lain seperti View info, Modify, Edit note, MIB Browser, Port Scanner, Ping, Ftp, Telnet dan NetMeeting.

Pertama kali akan muncul menu seperti pada dibawah ini. Ada beberapa menu pilihan yang disediakan yaitu File, View dan Help.

Gambar 1. Tampilan awal NetworkView

Untuk memulai scanning pada software ini, maka pilihlah menu File►New, kemudian isilah Network Doscovery Parameter seperti pada Gambar 2 berikut ini. Pada contoh di bawah ini penulis mencoba mempraktikan monitoring di cafe Kopi Ireng menggunakan IP Address mulai dari 192.168.2.1-192.168.2.10.

 Gambar 2. Pengisian form network discovery parameters

Setelah form pada Gambar 2 diisi, klik OK, sehingga proses discovering network, akan dimulai seperti pada Gambar 3 dibawah ini. Pada tahap ini anda harus menunggu sejenak sambil ngemil biar tambah gendut.

 Gambar 3. Proses discovering network

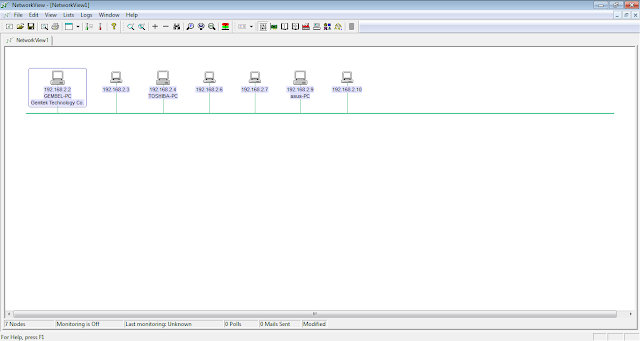

Hasil pencarian saya tampilkan pada Gambar 4 dibawah ini. Terlihat beberapa host komputer yang saling terkoneksi dalam suatu jaringan yang berada dalam satu subnet.

 Gambar 4. Hasil pencarian dengan NetworkView

Untuk melihat secara detail pada setiap host, maka klik kanan pada salah satu host komputer tersebut, kemudian pilihlah fasilitas yang disediakan misalnya View info Node details, MIB Browser, Port Scanner, Ping, NetMeeting dan lain sebagainya.

Pada Gambar 5 di bawah ini ditunjukkan salah satu fasilitas pada NetworkView yaitu untuk mengetahui port-port mana yang aktif pada salah satu komputer host, misalnya ftp pada port 21, telnet port 23 dan smtp pada port 25.

 Gambar 5. Informasi detail port 192.168.2.4

Pada NetwokView juga terdapat fasilitas untuk pinging terhadap komputer yang terhubung dalam suatu jaringan. Di bawah ini salah satu contoh ping ke IP Address 192.168.2.2.

 Gambar 8. Graphical ping IP Address 192.168.2.2

Demikian tutorial yang bisa saya sajikan dengan mengambil dari berbagai sumber dan praktik langsung di Cafe Kopi Ireng depan Politekkes Tembalang Semarang.

Sumber

Install Wireshak

WIRESHARK adalah salah satu tool Network Analyzer yang dipakai oleh orang – orang yang bekerja di bidang jaringan yang ingin melihat dan menganalisa paket jaringan, pengembangan protokol jaringan serta edukasi bagi yang ingin memperdalam ilmu nya dalam jaringan komputer. Yang menarik dari wireshark adalah open source (lisensi nya free). Selain itu Wireshark juga dibuat dengan berbasiskan GUI yang cukup baik dan bagus.
Aplikasi ini juga dapat menangkap paket-paket data/informasi yang ada dalam jaringan yang kita ingin liahat. Semua jenis paket informasi dalam berbagai format protokol pun akan dengan mudah ditangkap dan dianalisa. Karenanya tak jarang tool ini juga dapat dipakai untuk sniffing (memperoleh informasi penting spt password email atau account lain) dengan menangkap paket-paket yang berseliweran di dalam jaringan dan menganalisanya.
Sekarang akan saya jelaskan mengenai cara instalasinya. Bagi orang yang sudah sering melakukan instalasi-instalasi akan terasa lebih mudah, karena prosesnya hampir sama dengan software pada umumnya.
1. Download terlebih dahulu softwarenya. Cari sendiri y, tanya Mbah gugel. Atau minta aja sama temenmu yang sudah download.
2.  Buka file yang telah kamu usahain di atas.
3. Nikmati prosesnya, dikerjain sambil tidur juga bisa karena tinggal klik next. hihihihih
4. Jangan lupa ketika sudah sampai proses berikut. Beri checklist pada install WinPcap.
WinPcap adalah tool standar yang digunakan pada industri untuk mengakses link-layer network pada lingkungan kerja Windows. WinPCap mengizinkan aplikasi untuk mengambil dan mentransmisikan paket-paket jaringan, serta mendukung kernel-level packet filtering, network statistics engine, dan remote packet capture.

 5. Lakukan proses yang sama. sehingga Finish.

Merancang Jaringan Komputer Menggunakan Cisco Packet Tracer

Sudah tahu Packet Tracer kan?? kalau belum silahkan baca ini dulu.

Dalam perancangan ini, saya mempunyai sebuah angan-angan untuk membangun kantor usaha saya. Kantor ini nanti terdiri dari dua lantai. Untuk membangun sebuah jaringan komputer di kantor saya ini nanti dibutuhkan sebuah router, dua buah switch, sembilan unit PC, dua buah printer IP, dan sebuah Acces Point.

Langsung saja marilah kita rancang angan-angan saya yang telah saya sebutkan di atas.
1. Buka software Packet Tracer
2. Susun hardware-hardware yang tersebut di atas seperti gambar di bawah ini. (mboh piye carane..hehe)

3. Perlu diperhatikan bahwa router yang akan kita pakai nanti paling tidak memiliki 4 buah port Fast Ethernet. Padahal secara default, router yang terdapat di Packet Tracer hanya memiliki 2 buah Fast Ethernet. Truzzz gimana dong???
Caranya gampang. Klik pada router. Sehingga muncul gambar berikut.

Matikan dahulu power router dengan meng-klik sehingga led indikator hijau tidak menyala. Pada kolom module pilih NM-2FE2W. Lihat gambar interface yang muncul di pojok kanan bawah. Baca keterangan yang terdapat di samping gambar untuk meyakinkan.
Untuk memasang interface tersebut ke router yaitu dengan cara men-drag gambar yang di pojok kanan bawah ke kotak-kotak kosong router di bagian atasnya. Setelah berhasil, hidupkan kembali power router. Hasilnya seperti gambar di bawah ini.

4. Sambungkan kabel. Seperti pada gambar di bawah ini.

Mengkonfigurasi Router
Untuk melakukan konfigurasi router perlu diingat port-port yang tersambung di router. Apakah itu FE 0/0 tersambung dengan kelompok jaringan yang mana, begitu juga dengan port yang lain juga. 0/1, 1/0 ataupun 1/1 karena jika kita salah maka perencanaan manajemen IP kita pun akan jadi membingungkan.
Jika sudah yakin langsung saja kita mulai pengkonfigurasiannya.
1. Klik router.
2. Muncul seperti gambar di bawah ini. Pada kolom sebelah kiri merupakan nama-nama port router. Untuk mengkonfigurasi IP pada port Fast Ethernet, klik sesuai perencaan IP anda. Jangan lupa untuk men-Check list pada port status. Isikan IP dan subnet sesuai rencana. Lakukan hal yang sama pada port FE yang lain.

 3. Mengkonfigurasi IP Address pada PC. Klik PC yang akan di konfigurasi sehingga muncul penampakan berikut. hehehe. Kemudian pilih "IP Configuration".

 4. Masukkan nomor IP sesuai rencana. Kalau sudah selesai klik tanda silang saja karena di sini tidak ada OK.

 5. Selanjutnya marilah kita uji jaringan tersebut dengan mengirimkan paket ping. Jika hasilnya reply maka jaringan sudah sukses tersambung.

Mengkonfigurasi Access Point.
 1. Pastikan Access Point sudah terhubung pada switch menggunakan kabel straight. Jangan lupa, letakkan kanbel pada port Internet Acces Point. Klik Acces Point dan akan muncul gambar berikut. Pilih tab GUI. Klik setup. Masukkan alamat IP sesuai urutan yang telah anda rencanakan. Isikan subnet, gateway, dan DNS.
Pada bagian network setup biarkan default. Save setting.

 2. Klik Tab wireles.
Pada network mode silahkan untuk memilih. Disini saya pilih mixed agar semua client bisa terkoneksi. Isikan SSID yaitu nama dari wireles anda. Pada radio band dan with channel pilih auto saja. Standard channel harap sesuaikan dengan keadaan lingkungan sekitar. Jangan memakai channel yang sudah banyak digunakan orang sekitar karena rentan terhadap interferensi.
SSID bisa di broadcast maupun tidak. Save setting.

 Mengkonfigurasi Laptop
Secara default, laptop pada packet tracer belum memiliki wireless adapter. Berikut cara memasang wireless adapter pada laptop.
1. Klik laptop yang akan kita pasangkan wireless adapter sehingga muncul gambar di bawah ini. Seperti biasa matikan dulu power laptop. Pilih physical yang sesuai, yaitu PT-Laptop-NM-1W. kemudian pasangkan pada bagian yang kosong.



2. Klik pada tab Desktop. Pilih PC Wireless, refresh dan pilih SSID yang muncul. kemudian connect.
3. Uji koneksi pada jaringan tersbut.

Selesai. Jika terdapat salah dalam penulisan atau salah langkah jangan segan-segan kirim komplain ke saya melalui 085641742937 atau wall di fb saya.

Sekilas tentang Cisco Packet Tracer

Packet Tracer adalah simulator alat-alat jaringan Cisco yang sering digunakan sebagai media pembelajaran dan pelatihan, dan juga dalam bidang penelitian simulasi jaringan komputer. Program ini dibuat oleh Cisco Systems dan disediakan gratis untuk fakultas, siswa dan alumni yang telah berpartisipasi di Cisco Networking Academy. Tujuan utama Packet Tracer adalah untuk menyediakan alat bagi siswa dan pengajar agar dapat memahami prinsip jaringan komputer dan juga membangun skill di bidang alat-alat jaringan Cisco.

Fitur Packet Tracer

Packet Tracer terbaru yaitu versi 5.3.3. Dalam versi ini dapat mensimulasikan Application Layer protocols, Routing dasar RIP, OSPF, and EIGRP, sampai tingkat yang dibutuhkan pada kurikulum CCNA yang berlaku, sehingga bila dilihat sekilas software ini bertujuan untuk kelas CCNA. Taget Packet Tracer yaitu menyediakan simulasi jaringan yang real, namun terdapat beberapa batasan berupa penghilangan beberapa perintah yang digunakan pada alat aslinya yaitu pengurangan command pada Cisco IOS. Dan juga Packet Tracer tidak bisa digunakan untuk memodelkan jaringan produktif/aktif. Dengan keluarnya versi 5.3, beberapa fitur ditambahkan, termasuk fitur BGP. BGP memang bukan termasuk kurikulum CCNA, akan tetapi termasuk kurikulum CCNP.

Sumber

Menggunakan Look@LAN

Pada postingan yang lalu telah saya jelaskan cara meng-install Look@LAN. Jika belum sempat membaca silahkan buka disini.
Kali ini saya akan mencoba memberikan panduan bagaimana cara menggunakan Look@LAN. Tempat yang saya pilih untuk menjalankan software ini (look@LAN-red) yaitu di Laboratorium Telekomunikasi Timur Lantai 1 Politeknik Negeri Semarang.

Berikut caranya:
1. Buka Look@LAN yang telah terinstall. Karena baru pertama maka kita harus membuat profil baru kalau dalam bahasa inggris "Create New Profile"

2. Pada profile name isikan nama anda atau nama apapun terserah anda. Pada speed pilih LAN 100Mbit, pada interface list pilih salah satu alamat IP atau klik Manually Specify Scan Range untuk menentukan range IP yang ingin kita scan. kemudian klik NEXT.

3. Proses scan sedang berjalan.

4. Hasil dari proses scan. terlihat ada beberapa kolom yaitu IP Address, status, distance, OS, hostname, NetBios, SNMP, Trap

Pastikan ketika menjalankan software ini laptop harus terhubung dengan salah satu SSID atau PC terhubung dengan kabel LAN. SELAMAT MENCOBA!!

Jika ada yang kelewatan silakan hubungi saya di 085641742937 atau klik fb saya.

Cara Nginstall Look@LAN

Look@LAN merupakan salah satu software yang digunakan untuk memonitoring jaringan komputer yang biasa disebut Local Area Network (LAN). Fasilitas-fasilitas yang terdapat pada Look@LAN antara lain: melihat IP Address, status, distance, OS (Operating System) yang digunakan, hostname, netBIOS name, netBIOS user, SNMP status dan Trap. Informasi host yang sedang online/offline  yang ditampilkan dalam bentuk grafik.  keunikan dari Look@LAN ini ketika mendeteksi komputer yang masuk ke jaringan  hot spot anda, maka Look@LAN akan berbunyi.

Berikut akan saya tulis langkah-langkah instalasi look@LAN
Silakan download software disini.
1. Double click pada file yang telah didownload tadi.
2. Akan muncul seperti gambar berikut. Daripada bingung menterjemahkan mending langsung NEXT aja gak papa..

3. Pilih english aja ya,,,meskipun sulit tapi lebih gak mudeng lagi  kalau milih bahasa Italy,,hehehe,,,klik NEXT

4. WARNING!!! Kalau gak mau mabuk mending langsung pilih I Agree aja...artinya kita setuju dengan tulisan di atas,,meskipun gak tau artinya apa..xixixix..Klik NEXT

5. Sekarang isikan nama kamu dan company. Terserah mau disisi nama tetangga juga boleh. Klik NEXT

6. Saatnya anda menentukan letak instalan software ini.. biarkan default juga gakpapa. Klik NEXT.

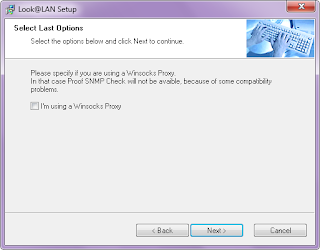

7. Pada langkah ini juga biarkan default saja. Klik NEXT.

8. Langsung di NEXT saja ya....biar cepet nginstall

9. Silahkan menunggu..OK!

10. Gak usah di apa-apain langsung NEXT saja.

11. Sampai langkah ini software telah sukses terinstall. Klik NEXT lagi.

12. Akhirnya selesai juga.. Klik Finish..

Selamat mencoba... Jika ada yang kelewatan silakan hubungi saya di 085641742937 atau klik fb saya.
